Forma y tamaño combinados
Proporcione la designación completa de la interfaz HSK de la documentación de la máquina o del soporte existente.
Foto de referencia del proveedor. Ejemplo de soporte HSK ER con una tuerca tipo ER25; la forma, el tamaño y la conexión se confirman con respecto al plano final.
CNC Portaherramientas
Solicitar cotización
SERIE DE PORTAHERRAMIENTAS HSK
Portaherramientas HSK para CNC
Resumen
HSK Portaherramientas de vástago hueco para conexiones de pinza, fresado o taladrado específicas. Incluya la forma y el tamaño del HSK, el modelo de máquina y la longitud de calibre requerida.
DisponibilidadConfirmar antes de realizar el pedido
Plazo de entregaCotización basada en presupuesto
Descripción del producto
Seleccione un portaherramientas HSK según su forma y tamaño, conexión de herramienta de corte, proyección del calibre y espacio libre de trabajo. El plano dimensional y los ejemplos de tamaño ER que se muestran a continuación le ayudarán a definir su consulta. El catálogo de FuRui no incluye una tabla de series dimensionales para los portaherramientas HSK, por lo que deberá confirmar la configuración ofrecida y el plano final antes de realizar el pedido.
Conexión de herramientas de corte
Defina la pinza, el extremo de fresado o de perforación requerido por separado de la interfaz del husillo.
Configuración confirmada
La longitud del calibre, los detalles de retención y los requisitos de inspección se establecen a través del plano de cotización.
HSK ER Tamaños y dimensiones del mandril de pinza
Compare la interfaz del husillo, la serie ER, la proyección del calibre y la holgura de la punta antes de elegir un portaherramientas. Los ejemplos publicados por el fabricante que se muestran a continuación son: Referencias dimensionales de terceros; no establecen la disponibilidad de stock de FuRui ni un número de pieza intercambiable. Envíe las dimensiones requeridas con la interfaz de su máquina para su confirmación.
| Número de pieza de origen | Interfaz | Pinza | L | Gama de la familia Collet | D |
|---|---|---|---|---|---|
| F1A063H-ERS16080 | HSK-A63 | ER16 | 80 | 1–10 | 28 |
| F1A063H-ERS20080 | HSK-A63 | ER20 | 80 | 1–13 | 35 |
| F1A063H-ERS25080 | HSK-A63 | ER25 | 80 | 1–16 | 42 |
| F1A063H-ERS32100 | HSK-A63 | ER32 | 100 | 2–20 | 50 |
| F1A063H-ERS40100 | HSK-A63 | ER40 | 100 | 3–26 | 63 |
| F1A100H-ERS32100 | HSK-A100 | ER32 | 100 | 2–20 | 50 |
Fuente: Catálogo de mandriles y pinzas Falcon Toolings HSK DIN 69893 (verificado 8 octubre 2026). Los números de pieza identifican los ejemplos de origen, no los códigos de pedido de FuRui.
Lea las dimensiones antes de solicitar un presupuesto.

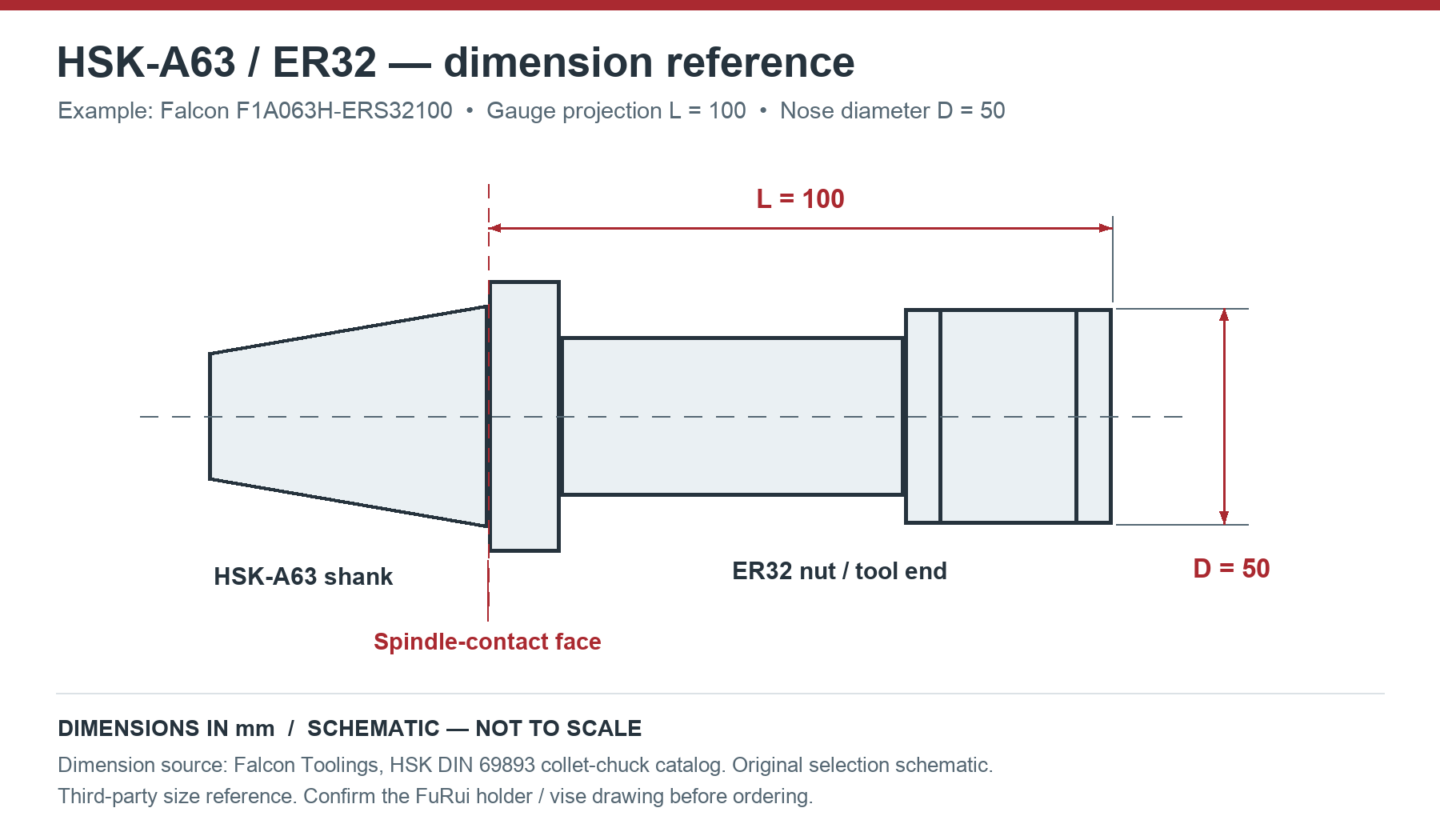

- L — proyección de calibre: Distancia desde la superficie de contacto del husillo hasta la parte frontal de la tuerca en este dibujo de referencia. No se trata de la longitud total del portaherramientas ni de la longitud que sobresale la herramienta de corte.
- D — diámetro de la tuerca/nariz: Verifique la holgura con respecto a la pieza de trabajo, el dispositivo de fijación y los elementos adyacentes. D no es el tamaño de brida de HSK.
- Gama de familias de pinzas: el rango cubierto por las diferentes pinzas de la serie ER, no el rango de colapso de una sola pinza. Especifique el diámetro real del vástago de la herramienta de corte.
Por ejemplo, un husillo HSK-A63 y un vástago de herramienta 12 mm aún no identifican un portaherramientas completo: la tabla incluye varias opciones ER que cubren 12 mm, con diferentes envolventes de punta. Confirme la serie ER, L, la disposición del refrigerante y la holgura de la herramienta. El equilibrio, la excentricidad, la velocidad nominal y la pinza suministrada siguen siendo requisitos específicos del pedido.
Solicite un plano y presupuesto del soporte HSK — incluir forma y tamaño, serie ER, L, diámetro del vástago de la herramienta y cantidad.
El formulario HSK forma parte de la interfaz, no es un sufijo opcional.
HSK es una interfaz de vástago hueco con conicidad y contacto frontal. Su sistema de retención es diferente al de un portaherramientas convencional BT con un perno de tracción independiente. Por lo tanto, un portaherramientas HSK no sustituye directamente a un portaherramientas BT en el mismo husillo.
Dentro de HSK, la forma también es importante. La forma A incluye características de llave de accionamiento; E utiliza un diseño simétrico sin dichas llaves; F utiliza una relación diferente entre la brida y el cono. Un número de tamaño coincidente no establece la intercambiabilidad entre las formas. Lea la designación completa de la interfaz de la máquina en lugar de juzgar el soporte a partir de una fotografía frontal.
Antecedentes de la interfaz: Guía de interfaz del portaherramientas HAIMER (Disponible en inglés) y BIG DAISHOWA HSK Resumen. Las clasificaciones específicas del fabricante en esas referencias no son clasificaciones de FuRui.
Separe el extremo del husillo del extremo de la herramienta de corte.
La designación HSK describe la conexión de la máquina; ER describe un sistema de pinza en el otro extremo. Ninguna de las dos identifica el conjunto completo. Una solicitud útil indica la forma y el tamaño de HSK, la serie ER u otra conexión de herramienta, la longitud de calibración, el diámetro del vástago de la herramienta y el sistema de refrigeración.
Para un reemplazo, envíe el código del portaherramientas existente y un dibujo de vista lateral que muestre la referencia del calibre. Indique la velocidad máxima de operación prevista y la condición de aceptación de excentricidad o equilibrio requerida para el conjunto de la herramienta ensamblada. La etiqueta HSK por sí sola no establece esos límites para un conjunto completo de portaherramientas, tuerca, pinza y herramienta de corte.
Solicitar una revisión de la configuración del soporte HSK. Si se requiere una nariz ER, consulte ER Tamaños y selección de pinzas de sujeción; estos no determinan la interfaz del husillo.
Requisitos de especificación
Utilice esta lista de verificación de FuRui junto con el plano de referencia independiente HSK ER y los ejemplos de tamaño publicados por el fabricante en la sección Descripción del producto. Confirme el plano del soporte ofrecido antes de realizar el pedido.
Se requiere confirmar el planoEsta página proporciona un índice de familias/modelos o una lista de verificación para consultas, no un plano de fabricación completo. Solicite las dimensiones, el ajuste y los criterios de inspección necesarios del modelo seleccionado antes de realizar el pedido.
- Interfaz del husillo
- Serie HSK
- Formulario HSK
- Confirmar forma y tamaño
- Dimensiones
- Dibujo o modelo confirmado
| Datos de pedido requeridos | Información aceptada |
|---|---|
| Interfaz HSK | Forma, tamaño y modelo de máquina |
| Tipo de soporte | ER Conexión de pinza, fresado o taladrado |
| Longitud | Longitud del calibre o código del soporte existente |
Aplicaciones habituales
Contextos habituales de selección de esta serie, sin atribuirlos a proyectos de clientes. Confirme la compatibilidad y las condiciones de mecanizado de su equipo.
Centros de mecanizado HSK
Especificación de herramientas de reemplazo para una máquina con una interfaz HSK documentada.
Expansión de la biblioteca de herramientas
Agregar una conexión de herramienta de corte definida dentro de un programa de soporte HSK existente.
Abastecimiento basado en planos
Revisión de la geometría de un soporte específico sin asumir un modelo estándar de catálogo.
Inspección y revisión del pedido
Especifique dimensiones, tolerancias e informes. Los criterios de aceptación deben acordarse para el modelo seleccionado.
Información de dibujo para proporcionar
- Interfaz HSK
- Tipo de soporte
- Longitud
Compruebe las caras de referencia y unidades del plano. Una dimensión del catálogo no define por sí sola una tolerancia ni un método de inspección.
Documentación que puede solicitar
Indique los informes dimensionales, documentos de material o fotografías de identificación requeridos. Confirme su disponibilidad y alcance en la cotización.
Para piezas según plano, indique la revisión y las dimensiones críticas. Las fotografías del sitio no son informes de inspección.
Embalaje y entrega
Acuerde el embalaje y las fotografías necesarias al confirmar el pedido.
Fotografías correspondientes al pedido
Actualmente no se publican fotografías verificadas de envíos de esta serie. Solicite fotografías del modelo seleccionado, su protección y la etiqueta exterior.
Consultar requisitos de embalajeFotografías que confirmar antes del despacho
Utilice esta lista para acordar qué debe documentarse para el modelo elegido.
- HSK Forma y tamaño claramente identificados
- Interfaces de contacto y abertura de vástago hueco protegidas
- Configuración aprobada a la que se hace referencia en el registro de embalaje
La disponibilidad, fecha de despacho y método de envío se confirman en la cotización. Las imágenes del sitio no acreditan existencias en tiempo real.
Recursos técnicos
Especificaciones del producto
Guarde la información de la serie para comparar opciones. Confirme el modelo y plano finales antes de realizar el pedido.
Ver especificacionesComparar conexiones de portaherramientas
Revise las conexiones y los códigos de pedido antes de seleccionar el portaherramientas.
Consultar la guíaInformación complementaria de selección
Consulte las guías y compare las familias de herramientas antes de seleccionar un modelo.
Consultar recursos técnicos (Disponible en inglés)Series relacionadas
Compare otras conexiones y herramientas complementarias. Una serie relacionada no es necesariamente intercambiable.
BT30 / BT40 / BT50
Portapinzas BT ER
Modelos y especificaciones
SERIE DE PORTAHERRAMIENTAS CAT
Portaherramientas CAT para CNC
Modelos y especificaciones
ER8-ER40
Pinzas ER de precisión
Modelos y especificacionesPreguntas frecuentes del producto
Preguntas de selección sobre Portaherramientas HSK para CNC.
Solicitar cotización¿Es suficiente el tamaño de HSK por sí solo para una consulta?
N.° Indique tanto el formato y el tamaño HSK como el documento de interfaz de la máquina. Los diferentes formatos pueden tener geometrías de accionamiento y cono/brida distintas, incluso cuando el número de tamaño parezca similar. También debe especificarse la conexión de la herramienta de corte.
¿Dónde puedo comparar las dimensiones del soporte HSK y ER?
Esta página incluye un dibujo dimensional y ejemplos de Falcon HSK-A63 / HSK-A100 ER. Explican la proyección del calibre, el diámetro de la tuerca y la gama de la familia de pinzas ER. Estas son referencias de terceros; la forma, el tamaño, la disponibilidad y las dimensiones finales de FuRui se confirman con respecto al dibujo ofrecido.
¿Puede esta página justificar una clasificación de alta velocidad?
El número HSK identifica una interfaz, no la velocidad nominal ni el estado de equilibrio del conjunto completo de la herramienta. Indique la velocidad de funcionamiento prevista y las condiciones de inspección para que el portaherramientas, la tuerca, la pinza y la herramienta de corte ofrecidos puedan revisarse conjuntamente.
¿Se puede reproducir un soporte existente a partir de una sola fotografía?
Una fotografía ayuda a identificar el tipo, pero se necesita un código o un dibujo dimensional para confirmar las interfaces críticas.
